GC 導桿缸

產品名稱 : GC 導桿缸

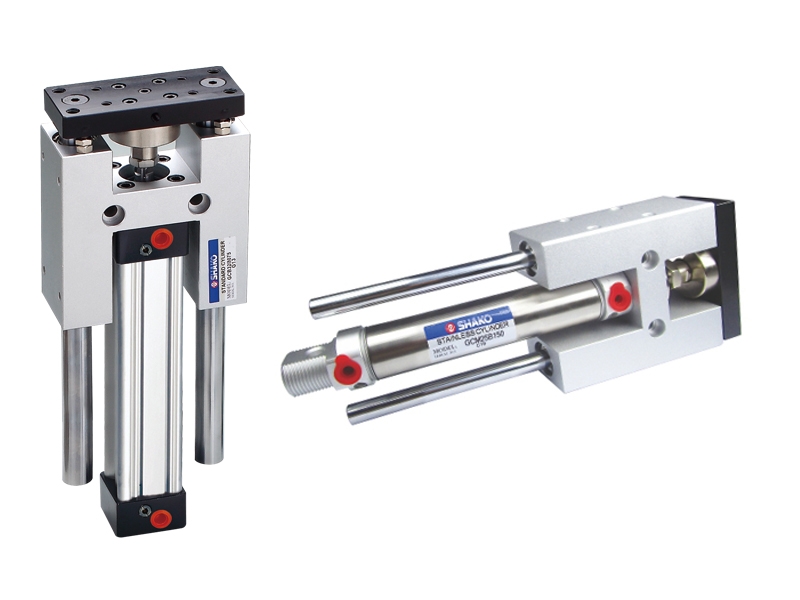

GC 導桿缸
    點小圖放大圖
    回上一頁



    • 導桿組與ISO6431標準缸組合作動
    • 氣缸本體與導桿缸用浮動接頭連接作動時不會磨擦
    • 雙活塞操作，無須導桿，抗旋轉
    • 培林可依作動速度改裝
    • 線性適合快速低負載作動
    • 自潤型適合低速重負載作動
    • 可安裝感應器及緩衝器

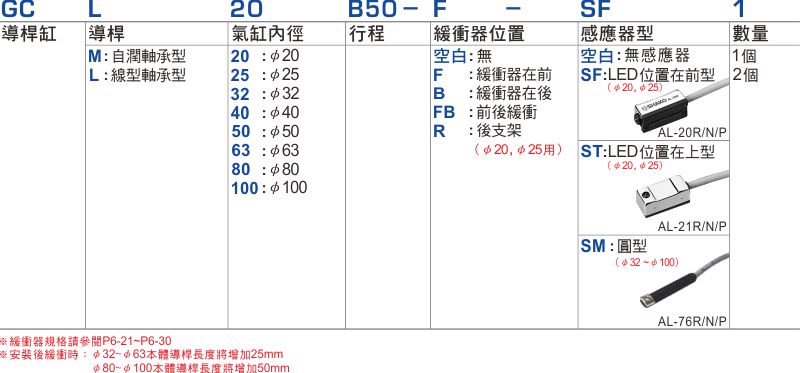

    proimages/1_2020_tw/3/1_How_to_order/GC.jpg

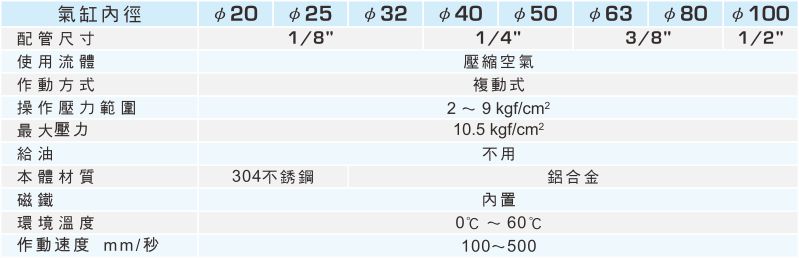

    proimages/1_2020_tw/3/2_specifications/GC.jpg

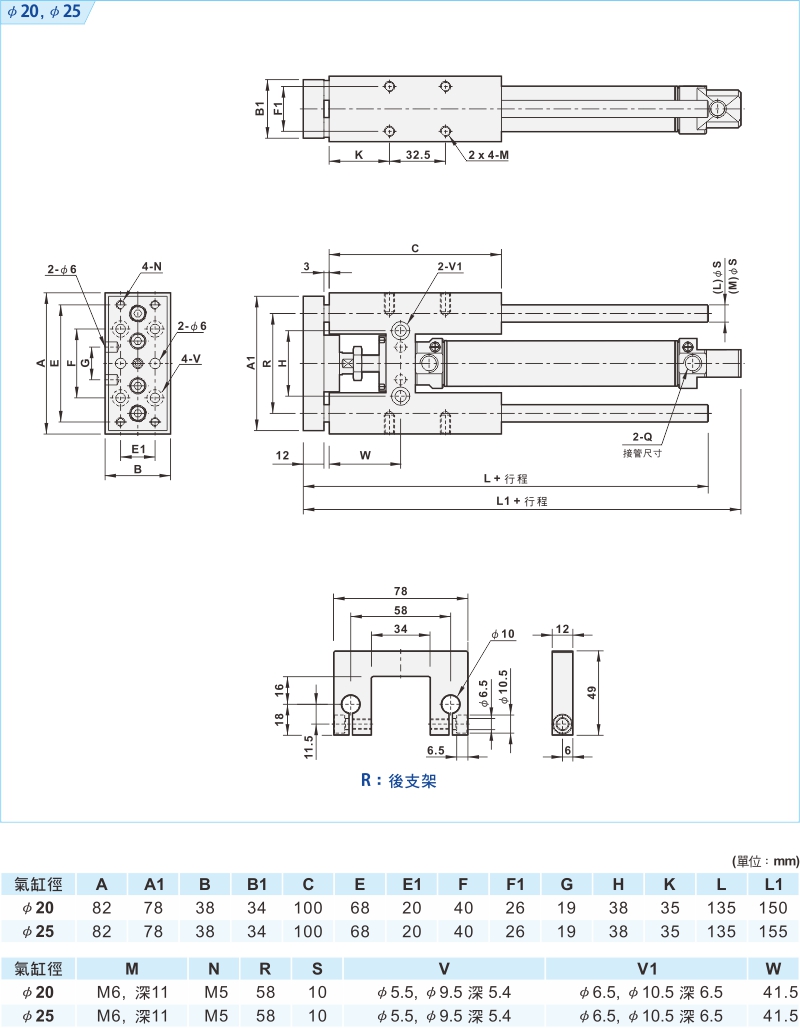

    proimages/1_2020_tw/3/3_Dimensions/GC-1.jpg

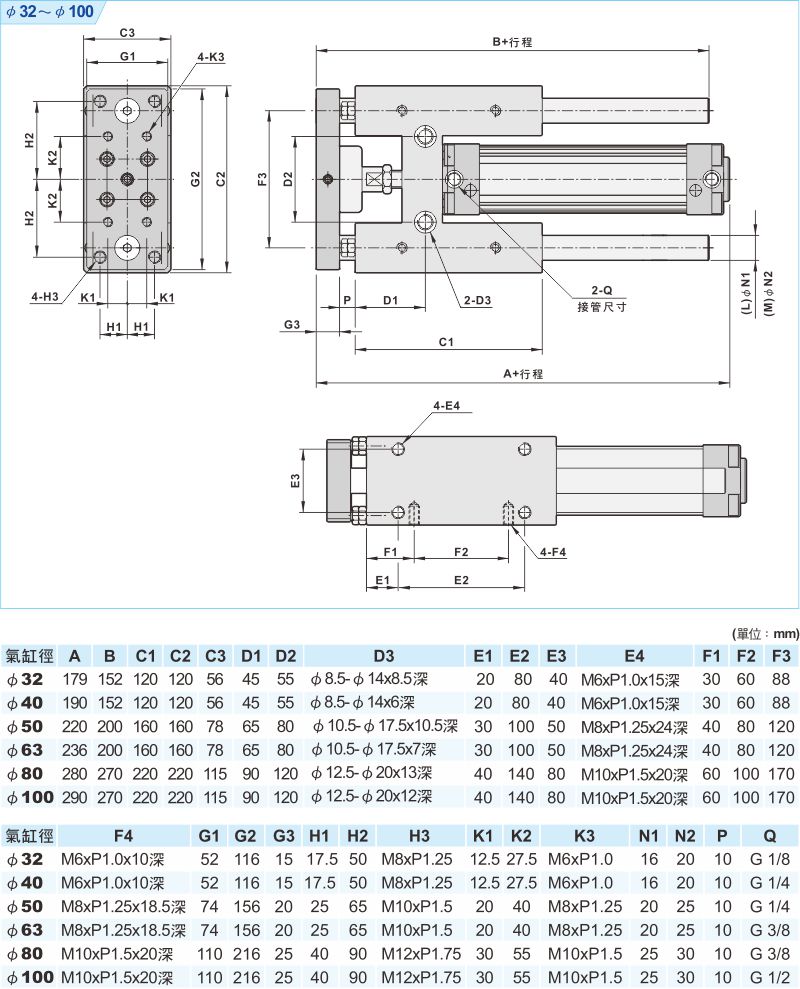

    proimages/1_2020_tw/3/3_Dimensions/GC-2.jpg

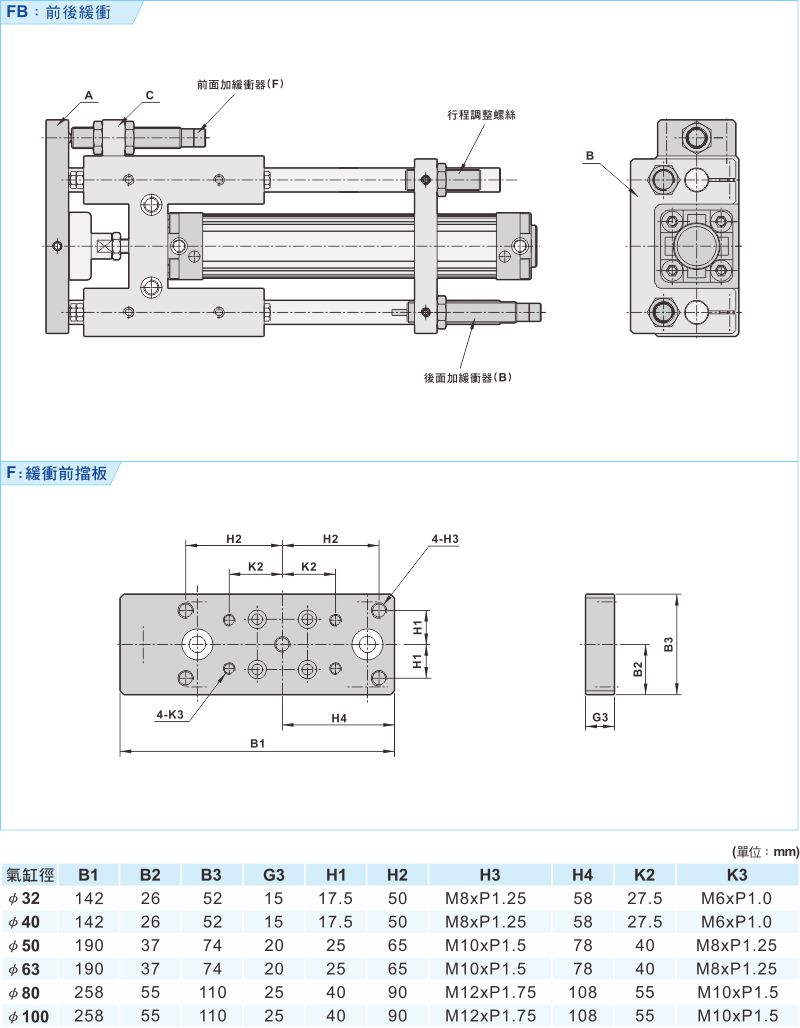

    proimages/1_2020_tw/3/3_Dimensions/GC-3.jpg

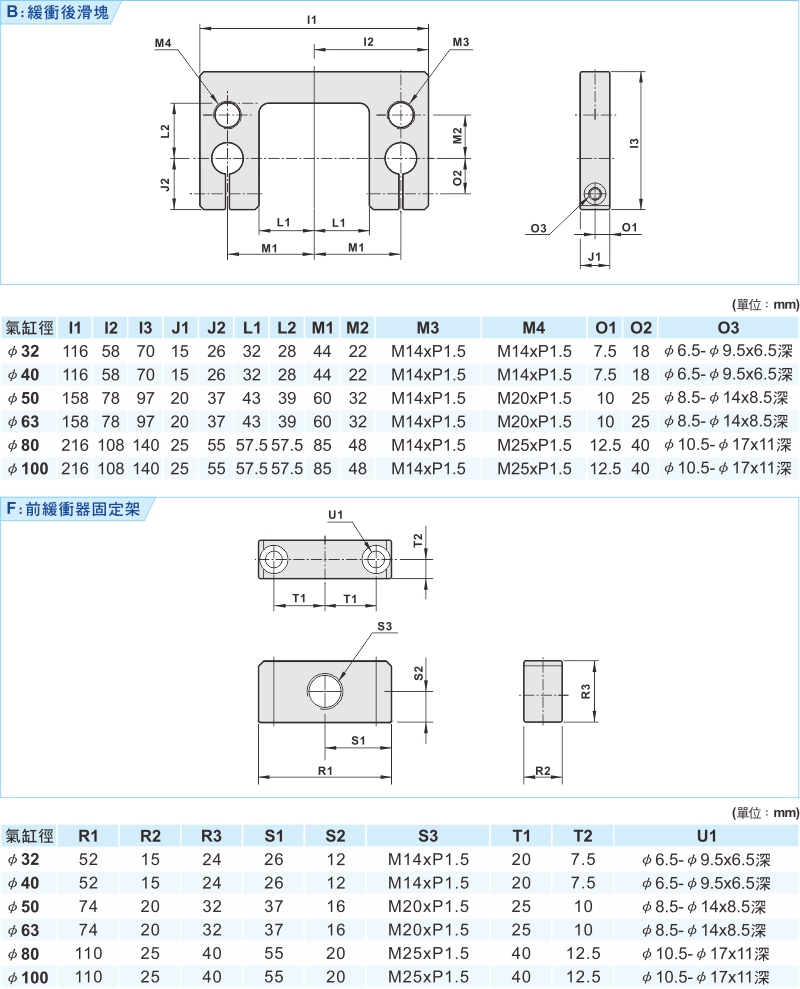

    proimages/1_2020_tw/3/3_Dimensions/GC-4.jpg

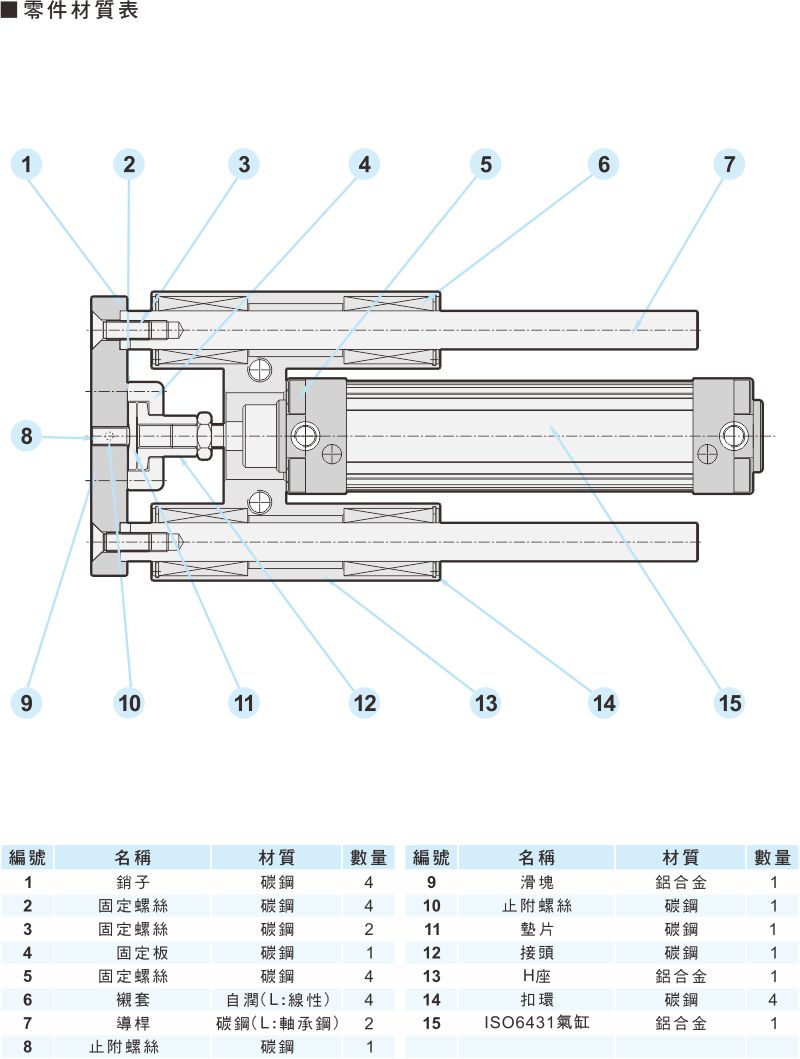

    proimages/1_2020_tw/3/3_Dimensions/GC-5.jpg

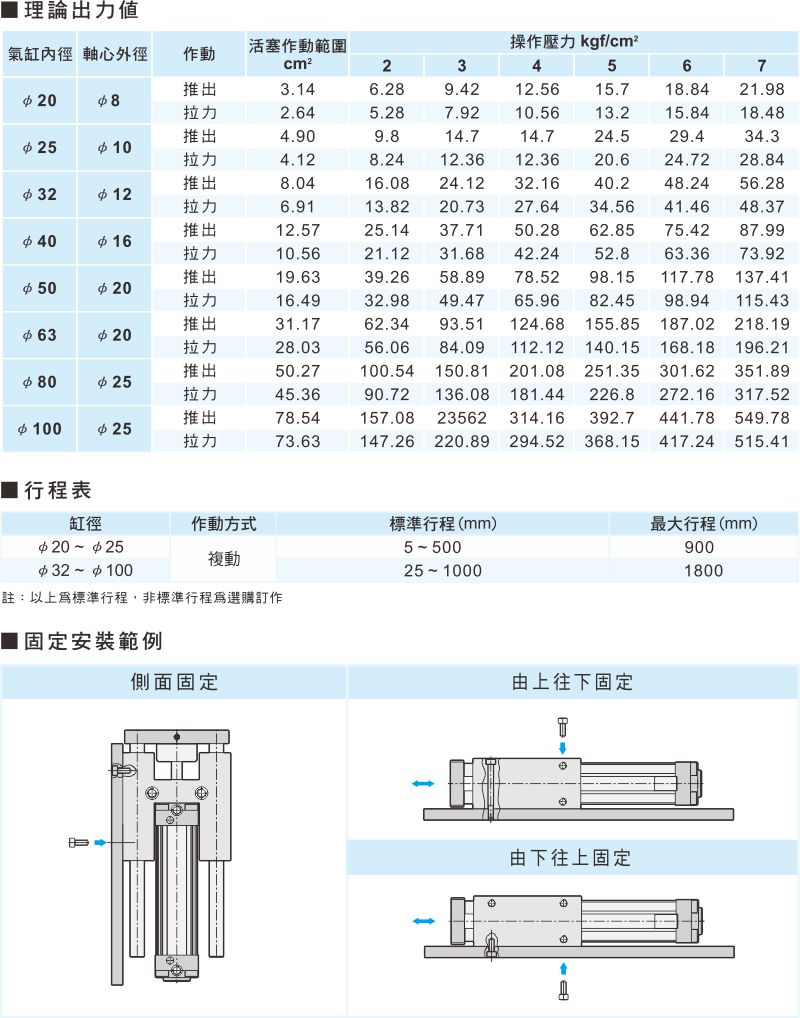

    proimages/1_2020_tw/3/3_Dimensions/GC-6.jpg



      proimages/image/PDF(72x72).jpg

    CAD模型可下載或通過郵件發送

    您當前無法透過CAD模型下載或通過郵件發送 (使用前需要會員登入)

    使用注意事項：

    • 使用此CAD軟體，請先確認產品型號及規格再進行下載。
    • 使用此CAD軟體，生成檔案尺寸及公差，請再確認與網站「PD型錄」檔案中尺寸相符，如有出入請與洽業務人員。
    • 此CAD軟體，採用簡化方式進行建模，如需了解未標示之尺寸，請洽業務人員。
    • 請選擇型號規格後，請選擇下方 「CAD download」→勾選下載的檔案類型 →   Start download → download.
    • 2D/3D下載 - 步驟說明。
    • 會員註冊 - 步驟說明。
