產品名稱 : 2/2 WAY 球閥

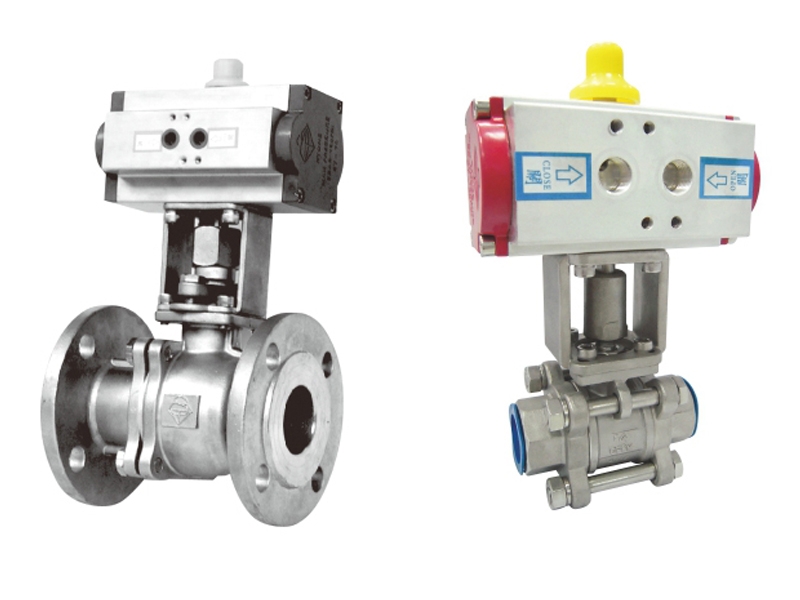

2/2 WAY 球閥
    點小圖放大圖



    • 氣缸作動以 CY520-02-S 啟動
    • 多種閥體材質(FC, SUS 304,SUS 316)
    • 可水平或垂直安裝
    • 耐用易維修
    • 電磁閥控制並可安裝微動開關
    • 有手動輪,可加油及供氣

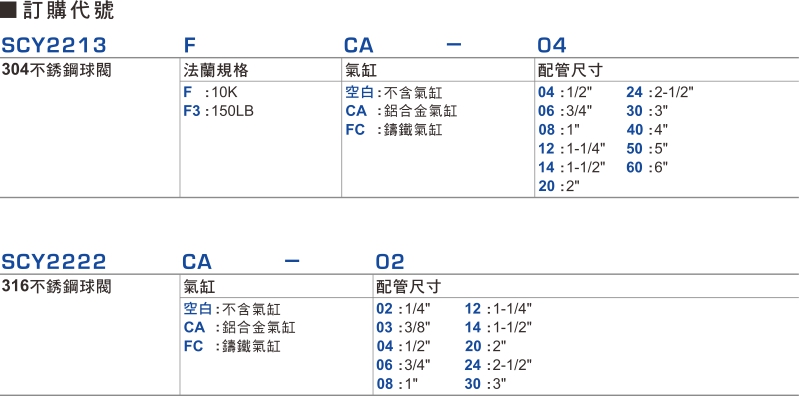

    proimages/1_2020_tw/4/1_How_to_order/SCY22.jpg

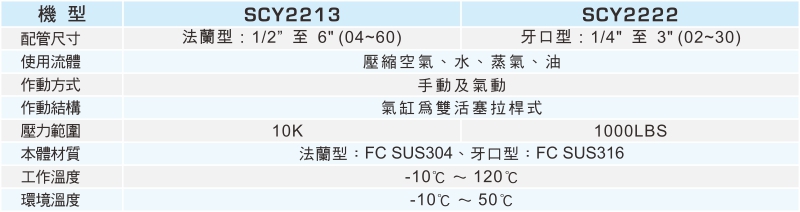

    proimages/1_2020_tw/4/2_specifications/SCY221.jpg

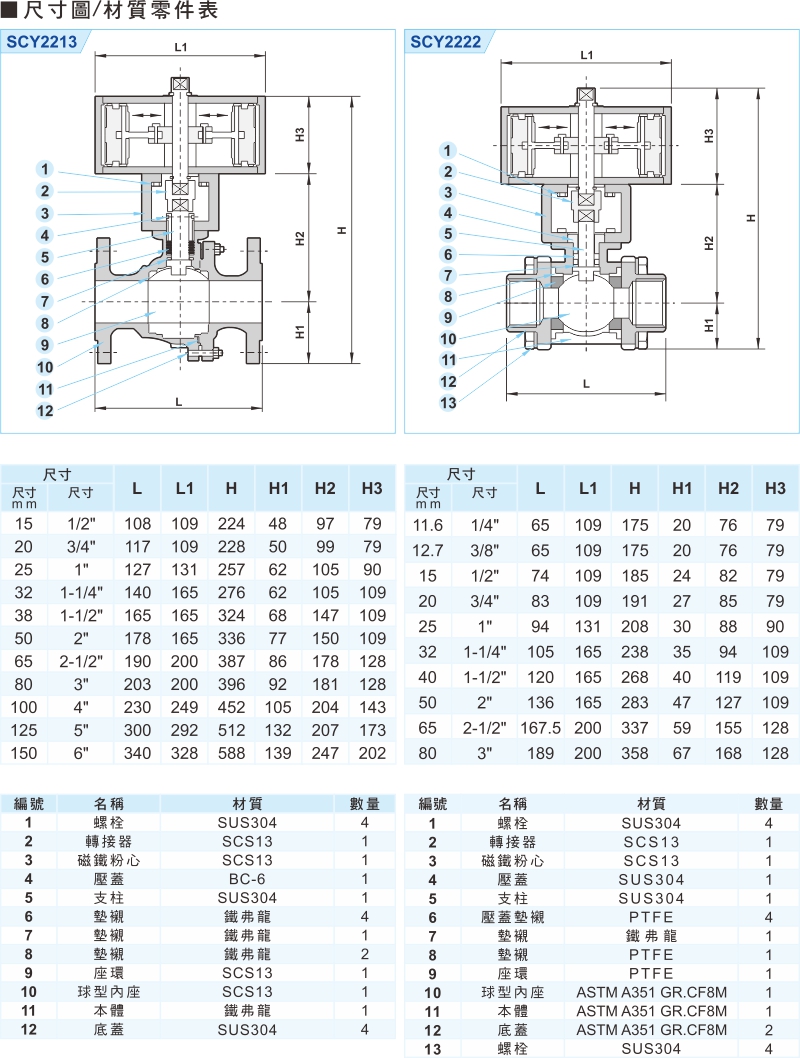

    proimages/1_2020_tw/4/3_Dimensions/SCY22.jpg





    CAD模型可下載或通過郵件發送
