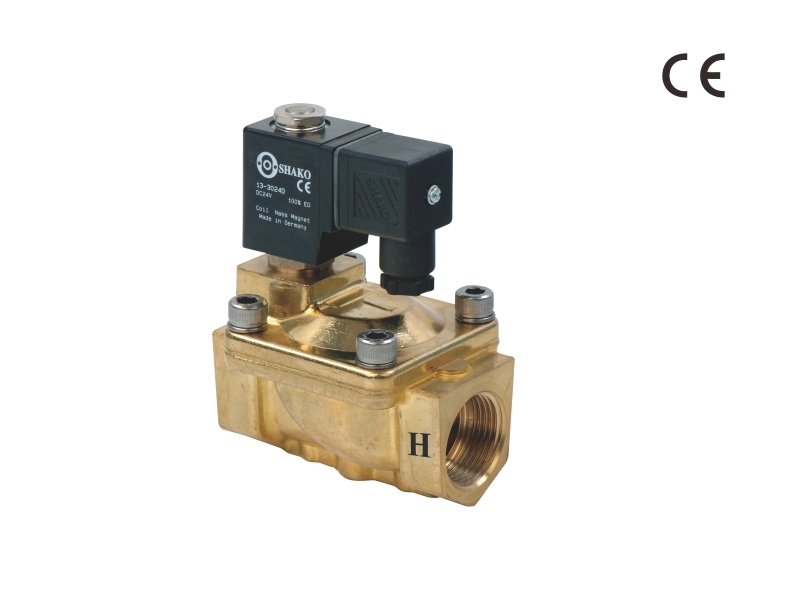

產品名稱 : 2/2 WAY 引導式高壓電磁閥
2/2 WAY 引導式高壓電磁閥
    點小圖放大圖



    • 引導式低壓啟動
    • 適用大流量、高壓力
    • 作動反應快速
    • 不銹鋼可動鐵提供超高產品壽命
    • 可搭配防爆線圈 T4
    • 可加裝定時器



    不適用於以下情況

    1. 高溫液體,冷卻時為固態之流體
    2. 腐蝕性流體
    3. 黏度超過20cst以上流體
    4. 不建議使用負壓(真空)條件

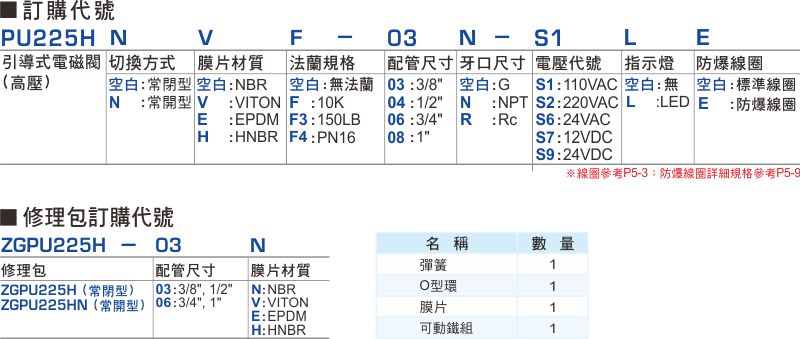

    proimages/1_2020_tw/4/1_How_to_order/PU225H.jpg

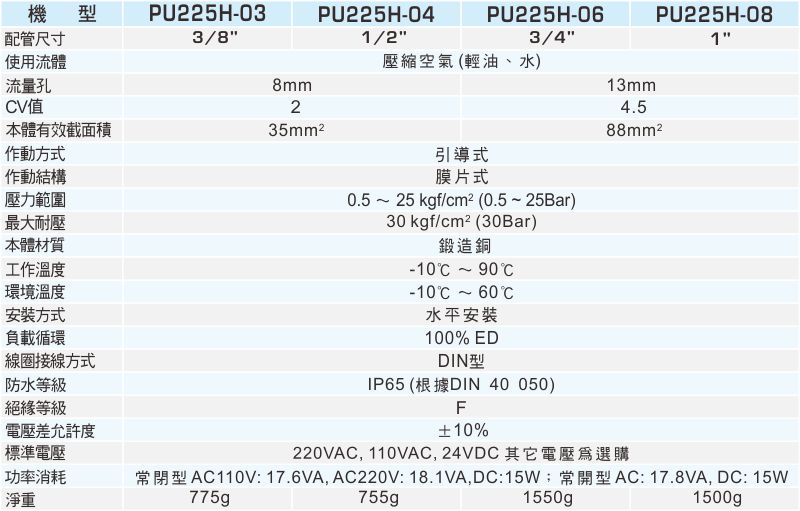

    proimages/1_2020_tw/4/2_specifications/PU225H.jpg

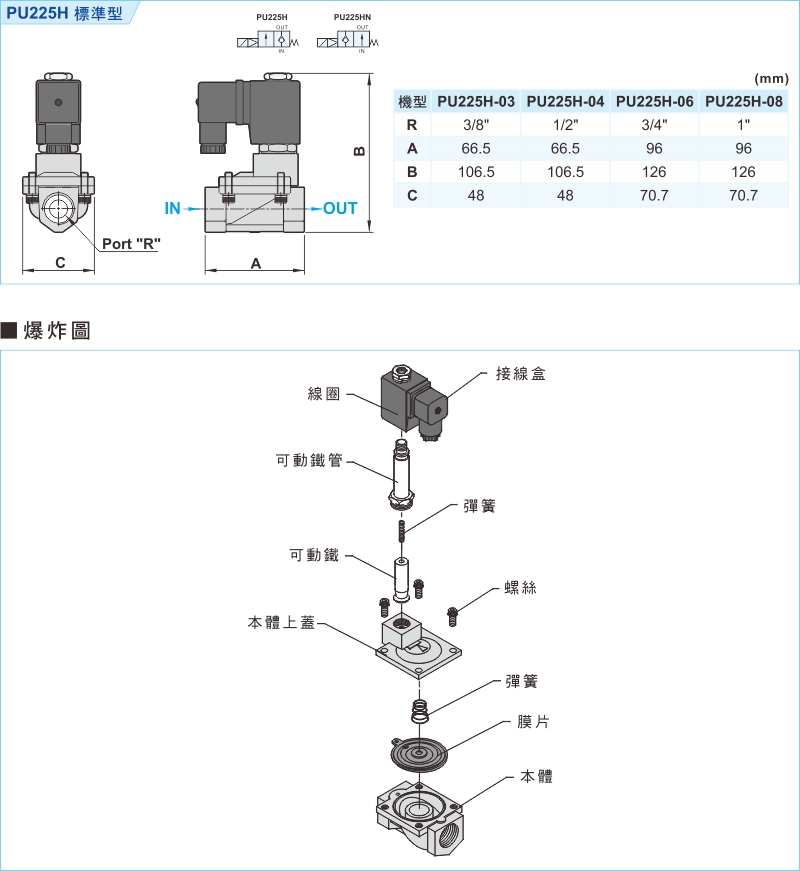

    proimages/1_2020_tw/4/3_Dimensions/PU225H.jpg





    CAD模型可下載或通過郵件發送

    您當前無法透過CAD模型下載或通過郵件發送 (使用前需要會員登入)

    使用注意事項:

    • 使用此CAD軟體,請先確認產品型號及規格再進行下載。
    • 使用此CAD軟體,生成檔案尺寸及公差,請再確認與網站「PD型錄」檔案中尺寸相符,如有出入請與洽業務人員。
    • 此CAD軟體,採用簡化方式進行建模,如需了解未標示之尺寸,請洽業務人員。
    • 請選擇型號規格後,請選擇下方 「CAD download」→勾選下載的檔案類型 →   Start download → download.
    • 2D/3D下載 - 步驟說明。
    • 會員註冊 - 步驟說明。

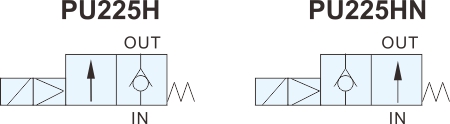

      proimages/1_2020_tw/4/6_Symbol/PU225H.jpg
