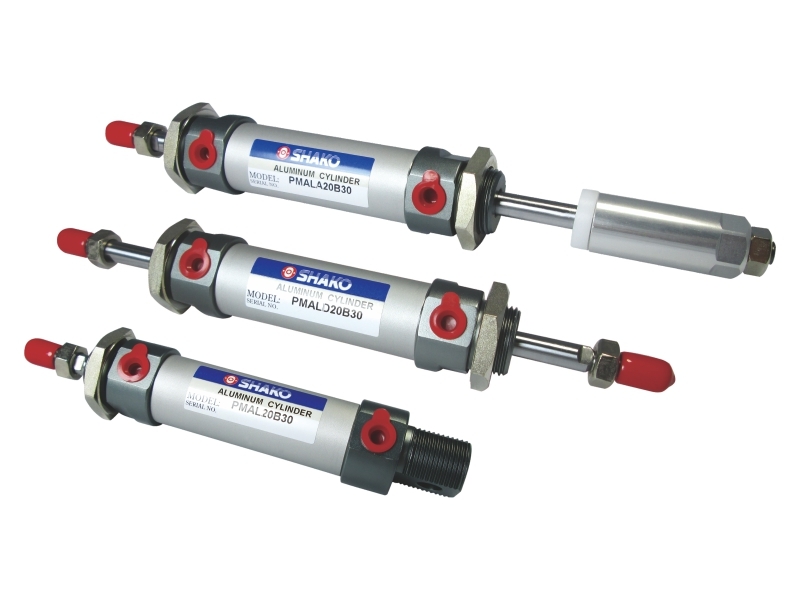

產品名稱 : 圓型氣壓缸(鋁合金)
圓型氣壓缸(鋁合金)
    點小圖放大圖



    • 體積小、省空間



    proimages/1_2020_tw/3/1_How_to_order/PMAL.jpg

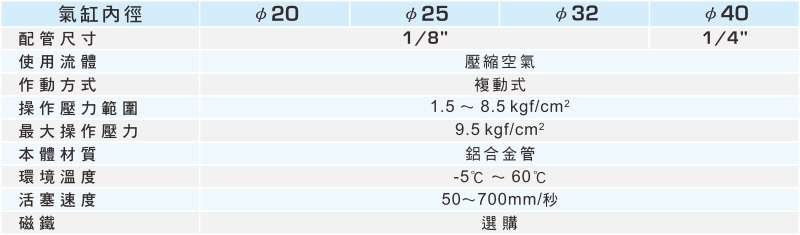

    proimages/1_2020_tw/3/2_specifications/PMAL.jpg

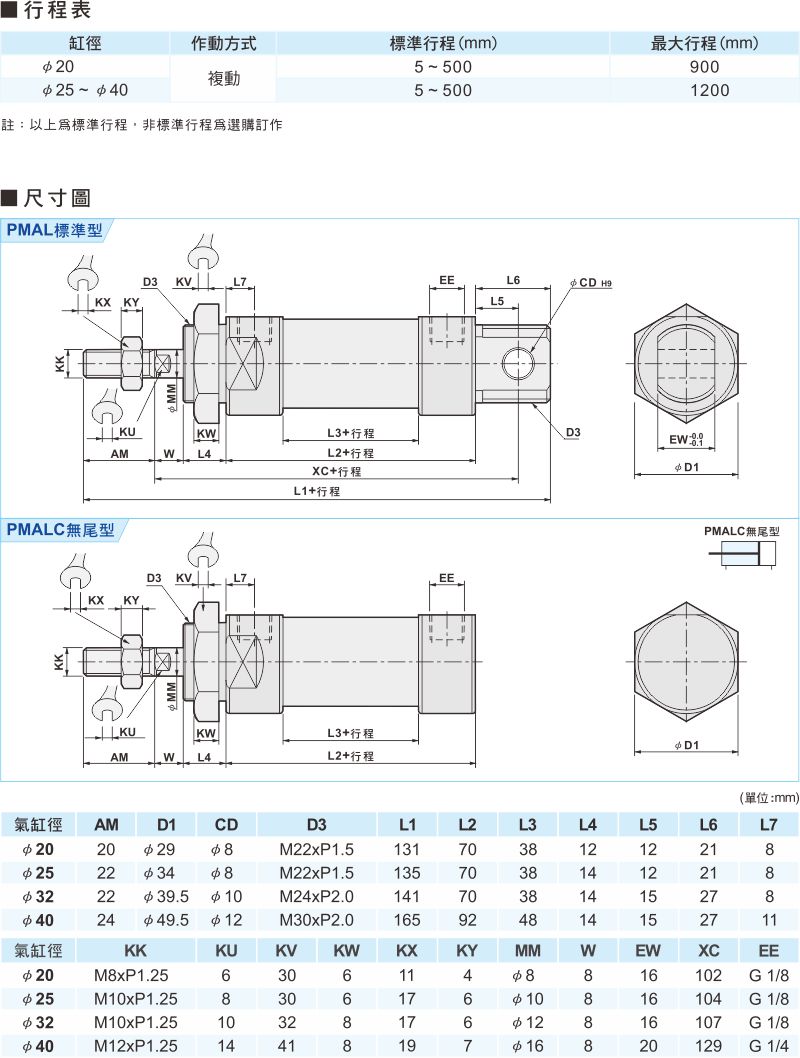

    proimages/1_2020_tw/3/3_Dimensions/PMAL-1.jpg

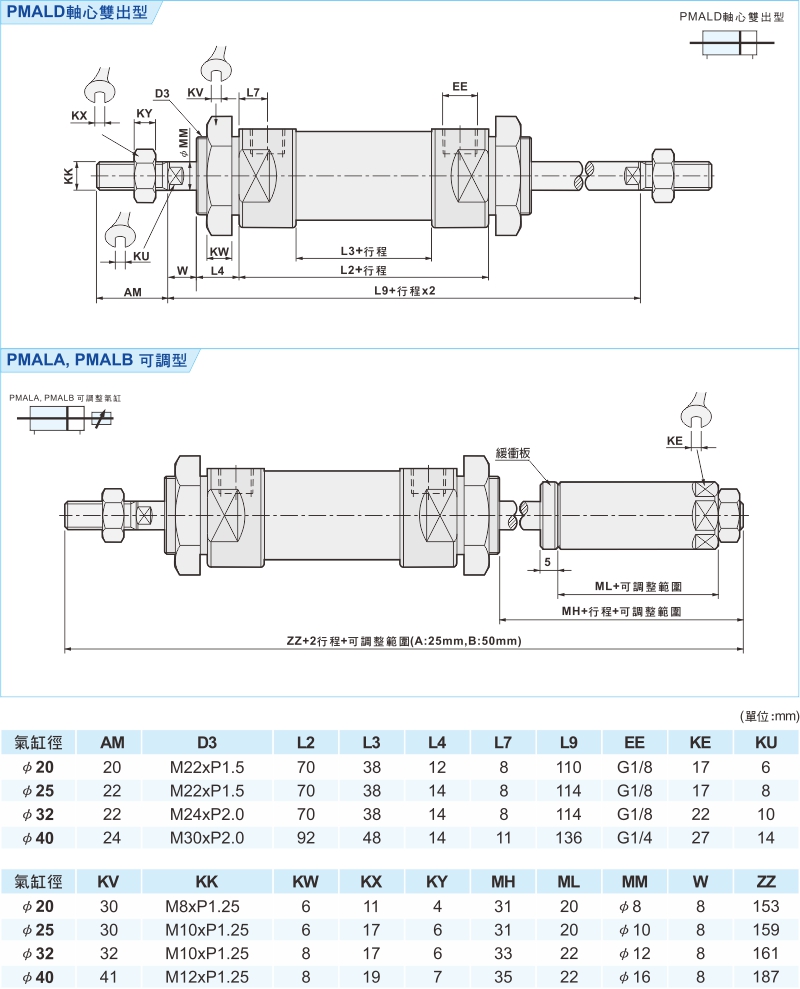

    proimages/1_2020_tw/3/3_Dimensions/PMAL-2.jpg

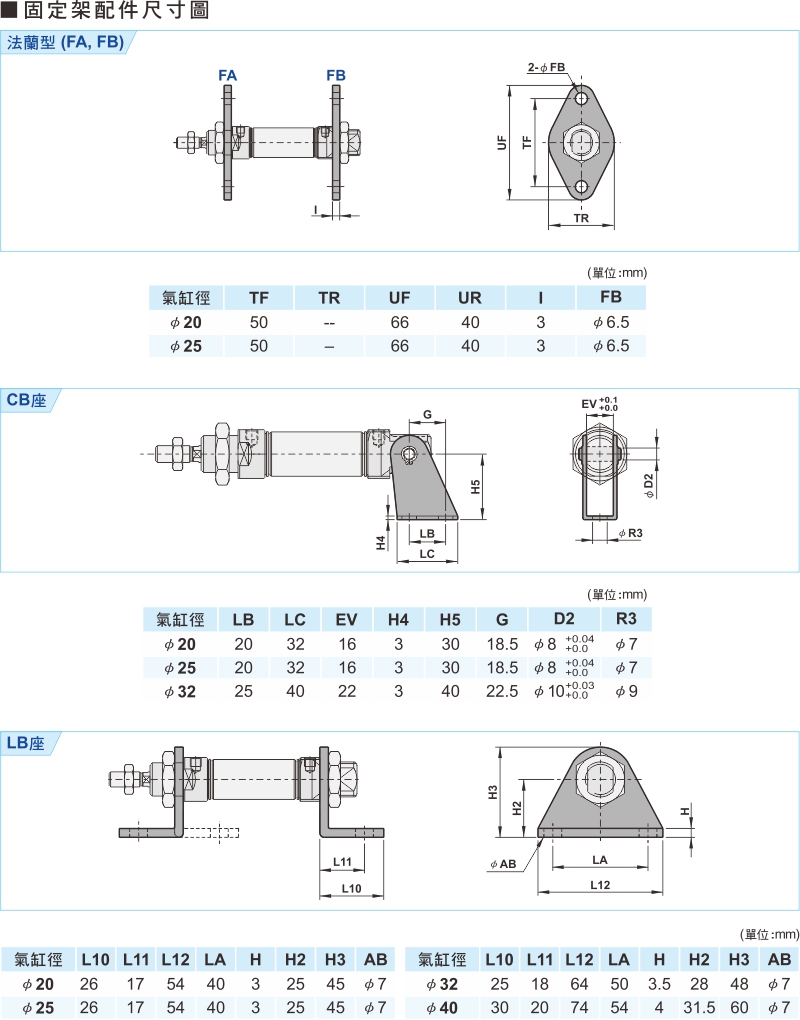

    proimages/1_2020_tw/3/3_Dimensions/PMAL-3.jpg


     proimages/image/PDF(72x72).jpg

    CAD模型可下載或通過郵件發送

    您當前無法透過CAD模型下載或通過郵件發送 (使用前需要會員登入)

    使用注意事項:

    • 使用此CAD軟體,請先確認產品型號及規格再進行下載。
    • 使用此CAD軟體,生成檔案尺寸及公差,請再確認與網站「PD型錄」檔案中尺寸相符,如有出入請與洽業務人員。
    • 此CAD軟體,採用簡化方式進行建模,如需了解未標示之尺寸,請洽業務人員。
    • 請選擇型號規格後,請選擇下方 「CAD download」→勾選下載的檔案類型 →   Start download → download.
    • 2D/3D下載 - 步驟說明。
    • 會員註冊 - 步驟說明。
