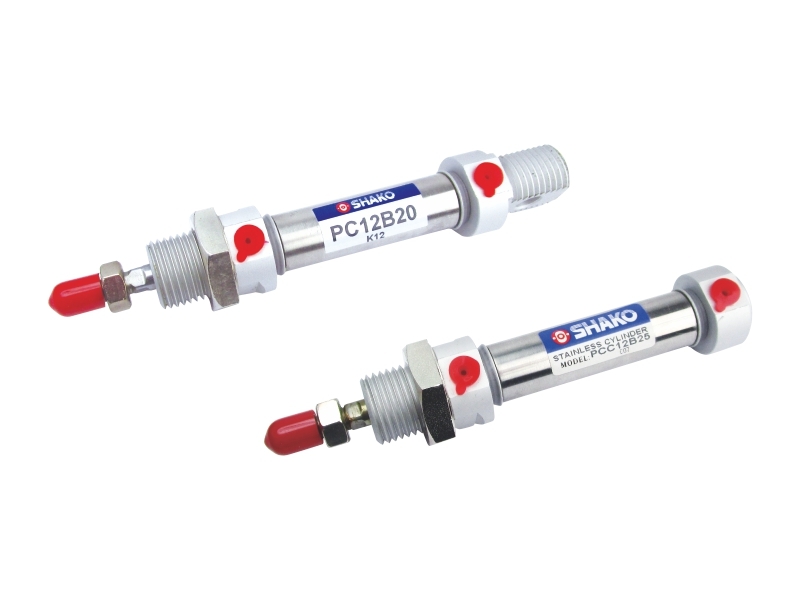

ISO6432 圓型氣壓缸

產品名稱 : ISO6432 圓型氣壓缸
ISO6432 Standard Miniature Pen Cylinders
    點小圖放大圖
    回上一頁



    • ISO6432等同規格φ8至φ25
    • 二端可調式緩衝可吸收高速裝作動衝擊並提供穩定動作
    • 內裝有永久磁石以供感應器用
    • 前後蓋輾軋過並拋光，品質穩定
    • 不銹鋼304本體材質提供作動穩定高品質壽命長的特色
    • 不銹鋼304本體不腐蝕並將加強機械強度





    proimages/1_2020_tw/3/1_How_to_order/PC.jpg

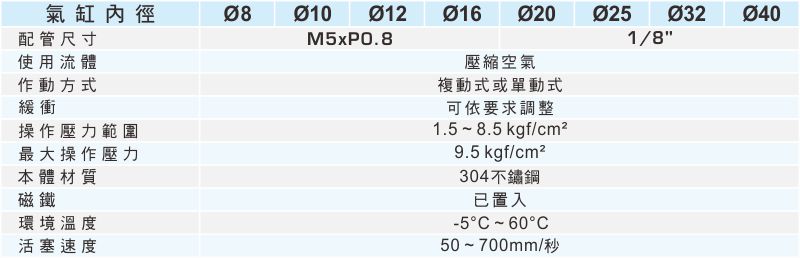

    proimages/1_2020_tw/3/2_specifications/PC.jpg

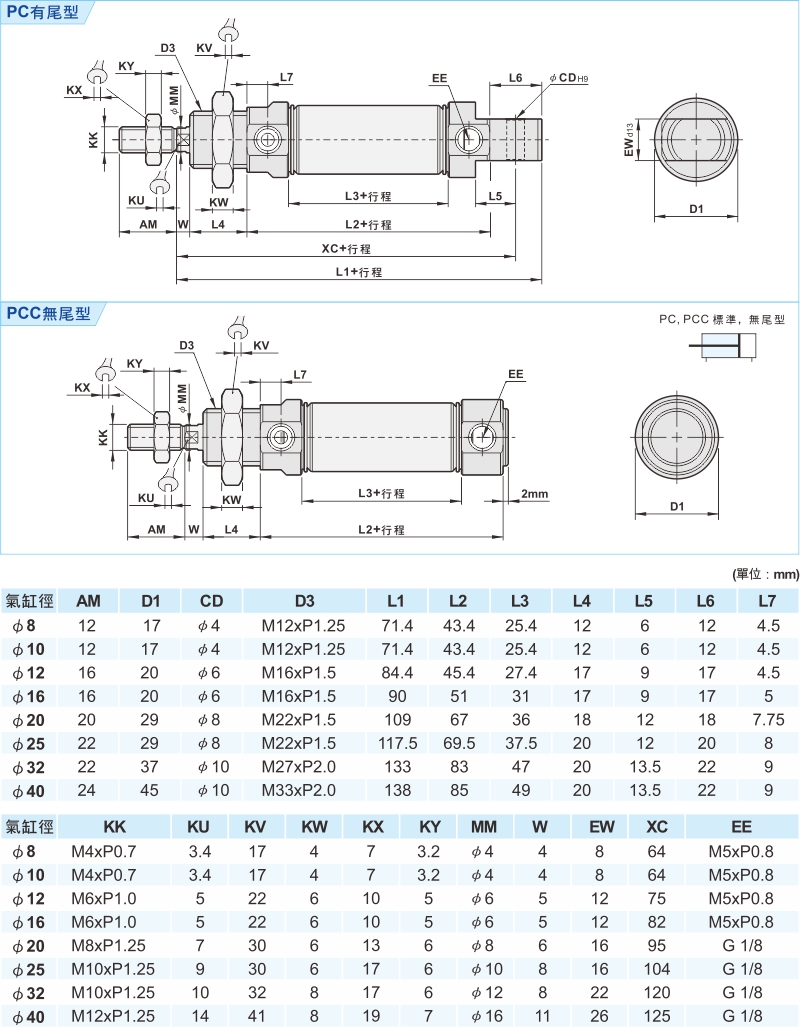

    proimages/1_2020_tw/3/3_Dimensions/PC-1.jpg

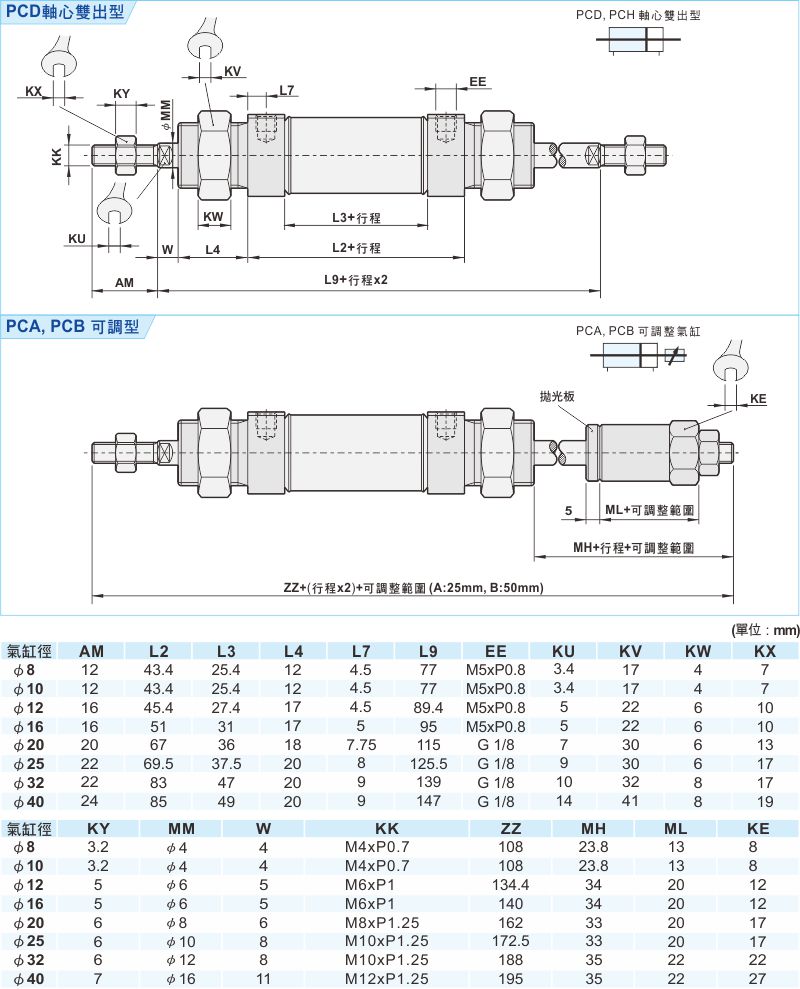

    proimages/1_2020_tw/3/3_Dimensions/PC-2.jpg

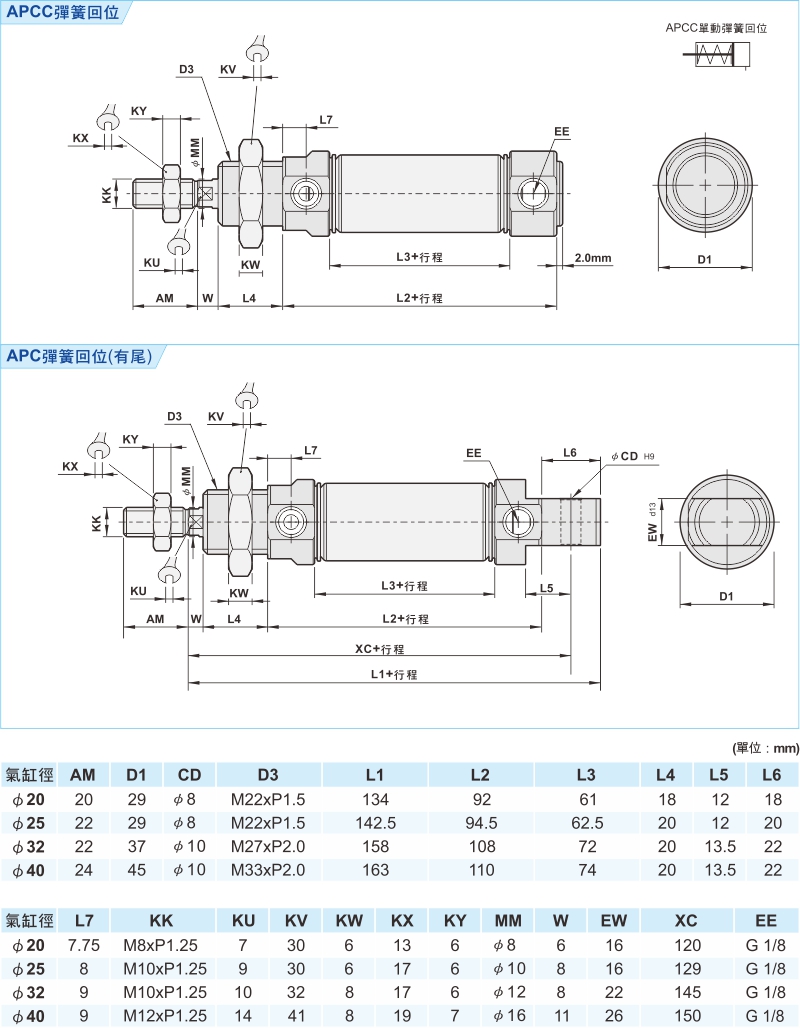

    proimages/1_2020_tw/3/3_Dimensions/PC-3.jpg

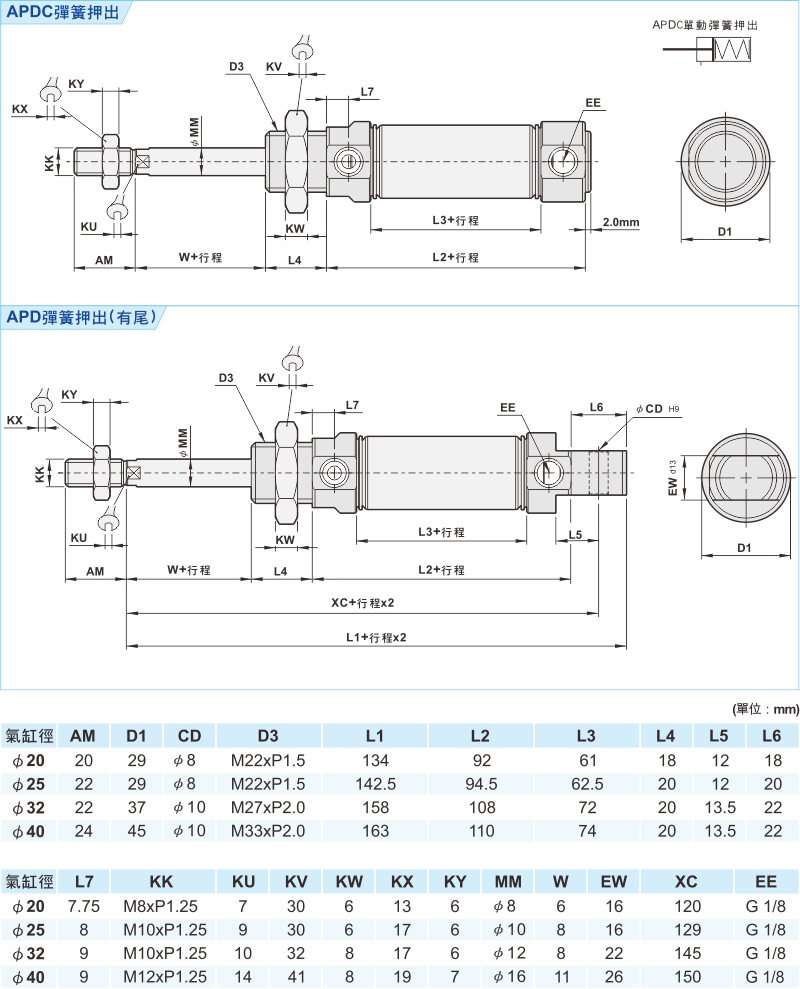

    proimages/1_2020_tw/3/3_Dimensions/PC-4.jpg

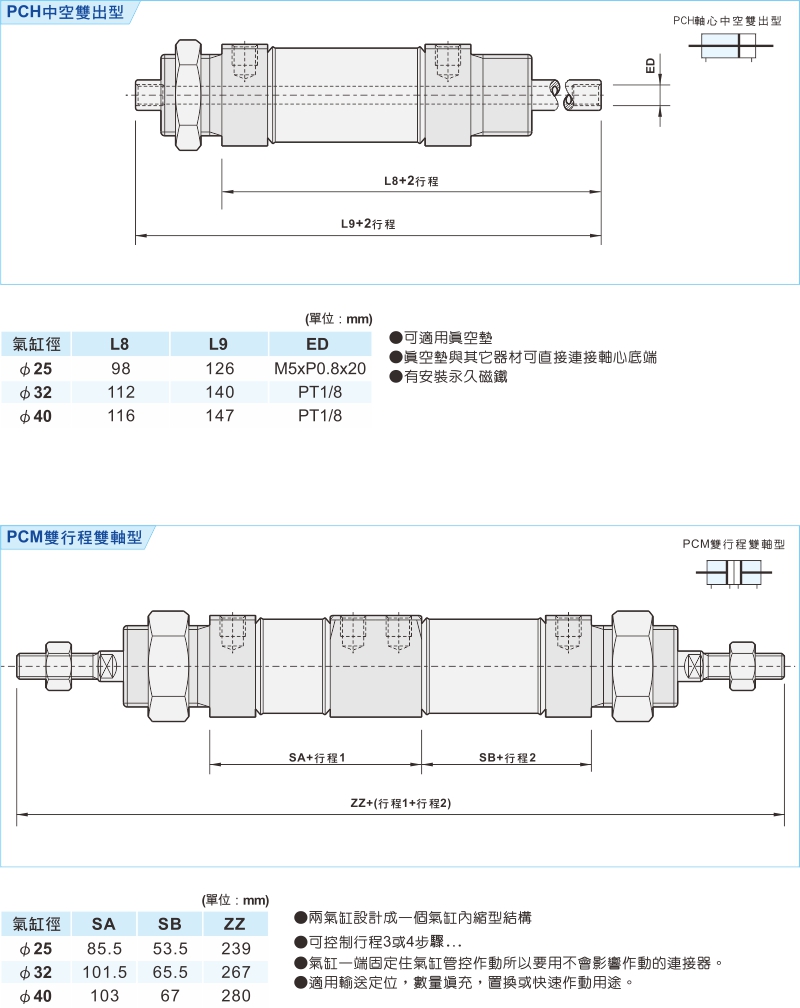

    proimages/1_2020_tw/3/3_Dimensions/PC-5.jpg

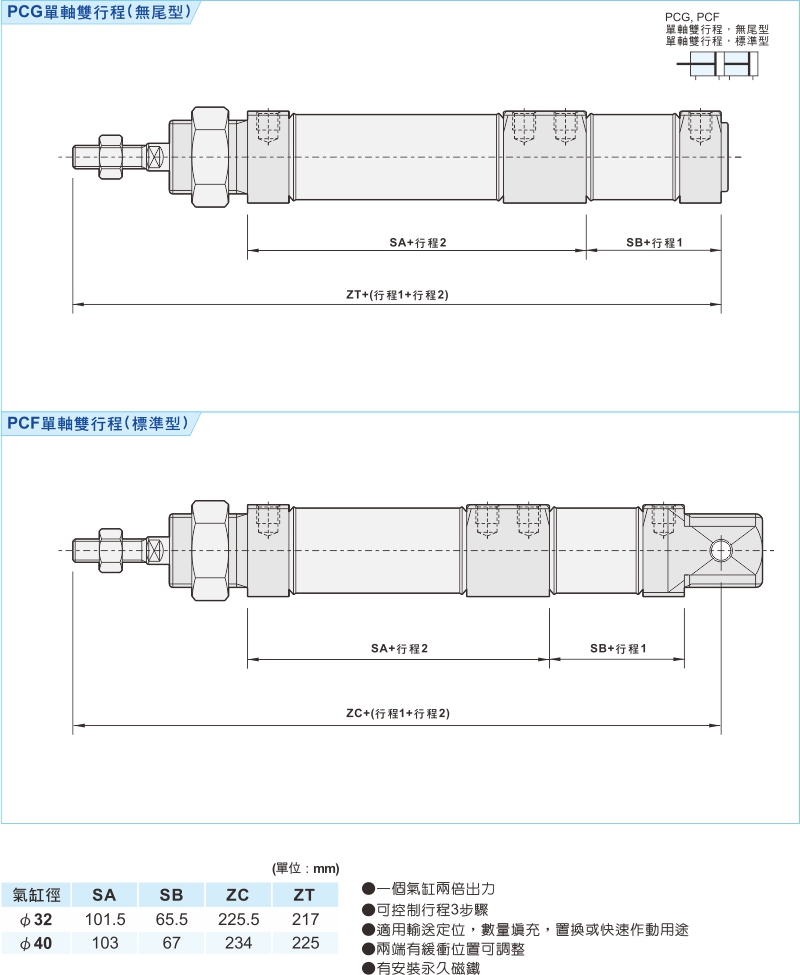

    proimages/1_2020_tw/3/3_Dimensions/PC-6.jpg



    proimages/1_2020_tw/3/3_Dimensions/PC-7.jpg

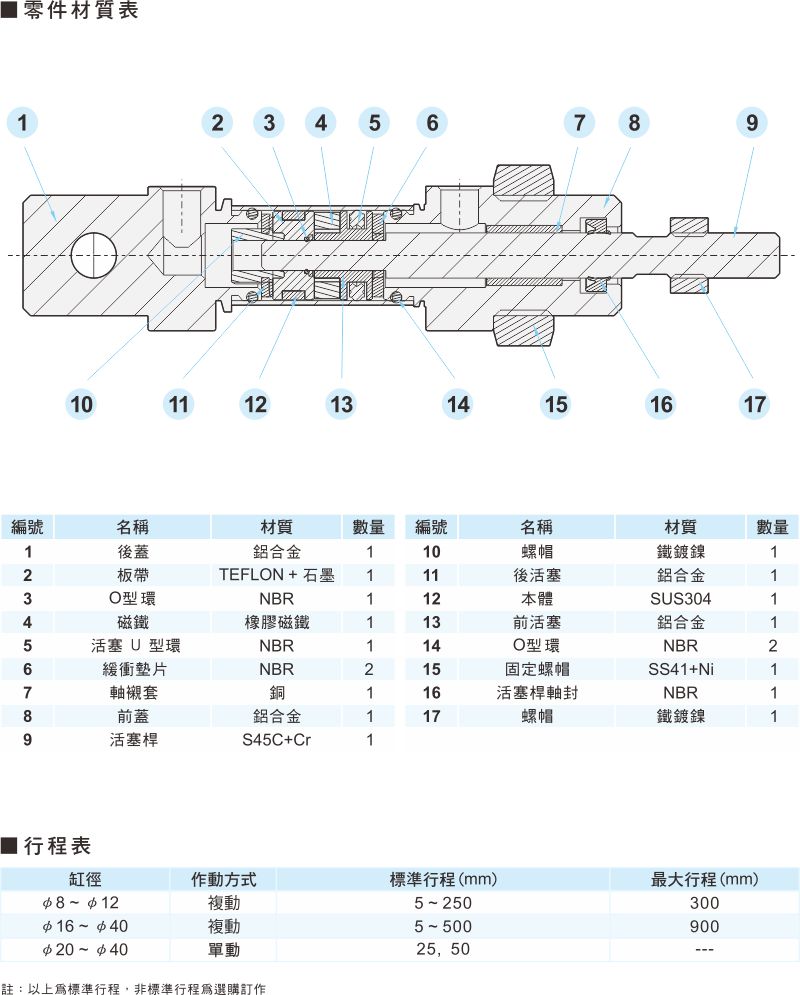

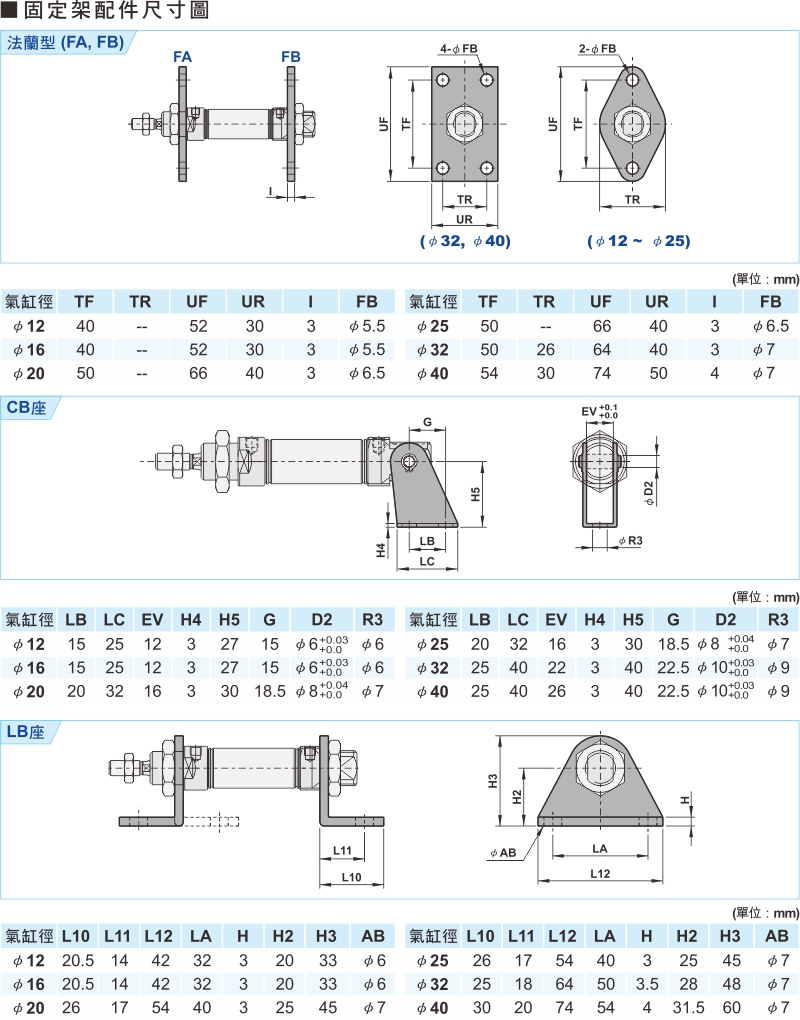

    proimages/1_2020_tw/3/3_Dimensions/PC-8.jpg


     proimages/image/PDF(72x72).jpg

    CAD模型可下載或通過郵件發送

    您當前無法透過CAD模型下載或通過郵件發送 (使用前需要會員登入)

    使用注意事項：

    • 使用此CAD軟體，請先確認產品型號及規格再進行下載。
    • 使用此CAD軟體，生成檔案尺寸及公差，請再確認與網站「PD型錄」檔案中尺寸相符，如有出入請與洽業務人員。
    • 此CAD軟體，採用簡化方式進行建模，如需了解未標示之尺寸，請洽業務人員。
    • 請選擇型號規格後，請選擇下方 「CAD download」→勾選下載的檔案類型 →   Start download → download.
    • 2D/3D下載 - 步驟說明。
    • 會員註冊 - 步驟說明。
